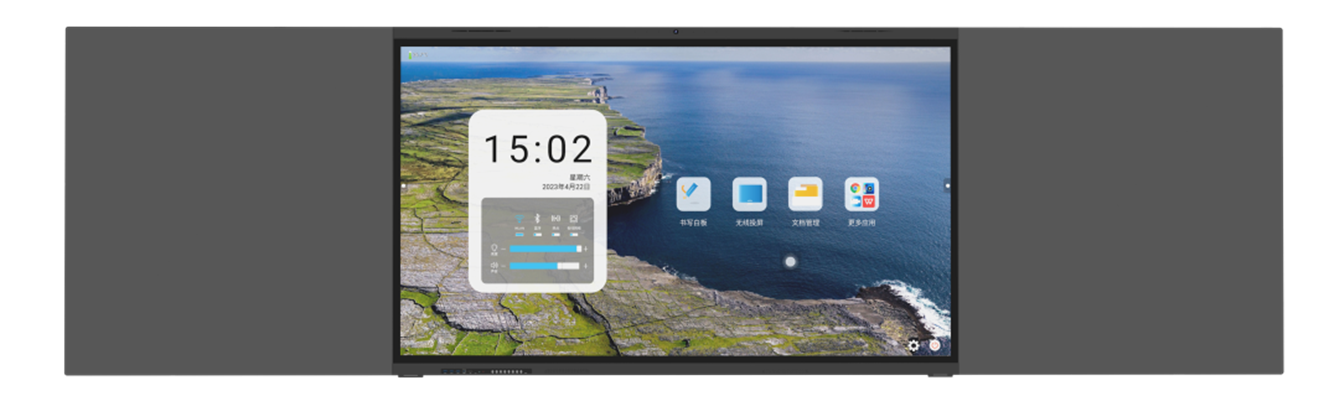

威普森86寸智慧黑板
一、产品特性
1、三拼一体化纯平面零/全贴合电容设计，不挂灰；高挂粉率，高擦除率
2、高清图像处理引擎，4K 超高清显示，支持全通道 4K UI，超薄设计，前置随通道切换的USB端口
3、高配安卓11.0，4+32G，4核64位高性能CPU
4、智能显示芯片，智能Android操作系统，12大功能，12大工具
5、超强安卓电子白板：支持粗细笔、文本识别、单/多人书写、插入智能表格、传屏、投票、4K显示
6、支持左右双分屏显示，且能独立操控
7、任意通道均可实现书写批注
8、一键黑屏、五指息屏（节能、环保，提升使用寿命）
9、支持一网通，安卓和OPS 都是千兆网络
10、支持网络共享，外接设备连接Type-C/TOUCH 接口后共享大屏有线网络
11、支持无线传屏功能，支持 Wi-Fi6，双频 2.4G/5G，AP+STA 工作模式
12、支持 80PIN 标准接口OPS（33-42mm 厚）
13、九大前置按键，方便又轻松：护眼、录屏、白板、电脑、主页、音量+-、一键还原、电源开关机
（1）蓝光护眼：支持硬件防蓝光，护眼健康显示，可通过前置物理功能按键方式一键启用减滤蓝光护眼模式
（2）一键还原：确保OPS电脑存储空间
14、六大前置接口，应有尽有：USB3.0*3、TP OUT、HDMI、Type-c
15、待机状态下，HDMI/RS232 通道/网络信号输入智能唤醒
16、触控技术：
（1）高精度电容触控
（2）触摸算法优化程度高，响应速度快，书写和演示流畅度高
17、内置1600/4800w像素摄像头及八阵列麦克风（摄像头和拾音麦一体、天摄地麦两种方案）
18、内置800W像素隐藏式、推拉式视频展台
19、4mm耐磨蚀刻钢化防暴高透玻璃；蚀刻技术提升防眩光效果，确保粉笔书写效果和寿命
20、超薄设计：整机厚度≤81mm，安装后厚度≤96mm；整机宽≥4.2M，高≥1.2m
注意事项
1.在操作、使用产品之前，应认真阅读该注意事项。
2.应遵循产品与产品使用指南中的所有警告标志。
3. 面板上的按键为单极性开关，在接通电源的情况下，按该键在开机或待机状态间切换； 本机本身带有全极开关，被用作断开电源的装置。
4.当机内发生异常声音或气味时，请立即关闭电源并拔掉插头，经确认为异常时，
不要继续使用，应请产品维修人员检修。
5.如长时间不使用一体机，将一体机电源关闭，拔掉电源插头。
6.易燃易爆物，蜡烛、电炉、灯泡等均不能放在机器上和接近机器的地方，避免
机器出现意外。
7.小心液体、金属进入一体机体内，如有液体、金属掉入机内，一定不能再开机
使用，应尽快请专业人员处理。
8.不能用化学试剂擦拭机器，溶剂可能会使机壳变质，以及损坏其涂漆面。如有
灰尘污垢，应在关掉一体机十分钟后用湿布拧干后擦拭。显示屏可用干净软布轻
轻擦拭。清洁前，将一体机插头从壁装电源插座拔出。不得使用液体清洁剂或气
雾清洁剂。
9.注意水与潮气。不要在有水的地方或附近使用本产品，例如：浴池、盥洗盘、
厨房、水槽、洗衣盆、潮湿的地下室或游泳池附近。
10. 设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。
11.插头应便于插拔接地。本产品配备一个三线接地型插头，该插头有接地针，
只能插入接地型电源插座。
12.不要将本产品放置在不稳定的手推车、架子、三脚架、托架或桌子上，否则
可能导致一体机翻倒。当本产品放置在手推车上时，移动时应当小心谨慎。快速
急停、力度过大或者表面不平，都有可能导致手推车与一体机翻倒。
13.设备上槽位与开孔起通风作用，以确保本产品可靠运行，并防止过热。通风
孔不应覆盖诸如报纸、桌布和窗帘等物品而防碍通风。为了充分通风，应保证产
品周围有一定间隙。
14.本产品只能使用标签上注明的电源类型和电源电压供电。如果您对家里的电
源类型及电压不确定，请联系产品经销商或当地的供电公司。
15.本产品附件中电源线缆为三插电源线（带接地保护），安装时请确认墙面插
座的接地端接地良好。电源线布线时应避开通道，以免被人踩踏，也应避开被其
它物品挤压的地方。
16.禁止通过任何开孔将任何类型的杂物推入本产品，否则它们可能会接触危险
的电压点或突出部件，可能会导致火灾或电击。
17.不要擅自维修本产品。擅自打开或拆卸盖子可能会使您面临危险的电压或其
它危险。如有任何维修事宜，请联系制造商指定的维修人员处理。
18.安装本产品应遵循制造商的操作说明，并且只能使用制造商推荐的安装配件。
19.本产品的壁挂（如果有）安装只适用于正常的水泥墙、实体墙、能承受机器
重量 3 倍以上的木板墙，对于特殊墙体（指钢结构墙体，空心结构墙体以及玻璃、
大理石材等等）的挂装、吊装，制造商建议您必须考虑产品挂装或吊装的安全性，
在确保无误后方可进行操作。此类特制物料的安装必须由专业人员进行，制造商
不承担此类安装的义务。
20.后铭牌上有感叹符号的重要内容是指：如果在维修中有需要更换重要安规元
器件的（电路板上元器件旁边有此符号的元器件）必须只能使用安全测试文件中
规定的元器件来更换，如果没有相同的元器件更换请向生产商索要。
21.I 类设备可触及导电零部件以及输出插座的保护接地应可靠地与设备中的保
护接地端子连接。
22.不能将任何东西覆盖在本设备的通风孔处，如台布、膳食、窗帘布等。
23.不能放任何正在燃烧（有燃烧火焰）的物体在本机上，例如燃烧蜡烛。
24.当您要将此设备从一个热的地方移到一个冷的地方时，在操作前要通上电，
进行充分地预热。
25.任何可能使用电池的情况下，如果电池更换不当会有爆炸危险，只能用同样
类型或等效类型的电池来更换。电池（电池包或组合电池）不得暴露在诸如日照、
火烤或类似过热环境中。
26. 本产品断开装置为器具耦合器，器具耦合器位于产品的外壳上，当不使用本
产品时，请将电源线通过器具耦合器拔掉，器具耦合器附近不得放置其他物体，
以免妨碍本产品与电源的断开。
27.请确认设备安装在合适的位置，比如安装在墙上或悬挂在移动支架上，移动
支架使用厂家推荐或指定的规格型号，并请在专业人员指导下安装。
28.受产品配置和制造工艺影响，实际机身尺寸/机身重量及外包装或有差异，请
以实物为准。本规格书产品图片仅作示意，实物产品效果（包括但不限于外观、
颜色、尺寸）可能略有差异，请以实物为准。为尽可能提供准确的规格参数，可
能实时调整和修订本规格书的文字表述、图片效果等内容，以求与实际产品性能、
规格等信息相匹配。
- 产品参数
一、产品特性
1、三拼一体化纯平面零/全贴合电容设计，不挂灰；高挂粉率，高擦除率
2、高清图像处理引擎，4K 超高清显示，支持全通道 4K UI，超薄设计，前置随通道切换的USB端口
3、高配安卓11.0，4+32G，4核64位高性能CPU
4、智能显示芯片，智能Android操作系统，12大功能，12大工具
5、超强安卓电子白板：支持粗细笔、文本识别、单/多人书写、插入智能表格、传屏、投票、4K显示
6、支持左右双分屏显示，且能独立操控
7、任意通道均可实现书写批注
8、一键黑屏、五指息屏（节能、环保，提升使用寿命）
9、支持一网通，安卓和OPS 都是千兆网络
10、支持网络共享，外接设备连接Type-C/TOUCH 接口后共享大屏有线网络
11、支持无线传屏功能，支持 Wi-Fi6，双频 2.4G/5G，AP+STA 工作模式
12、支持 80PIN 标准接口OPS（33-42mm 厚）
13、九大前置按键，方便又轻松：护眼、录屏、白板、电脑、主页、音量+-、一键还原、电源开关机
（1）蓝光护眼：支持硬件防蓝光，护眼健康显示，可通过前置物理功能按键方式一键启用减滤蓝光护眼模式
（2）一键还原：确保OPS电脑存储空间
14、六大前置接口，应有尽有：USB3.0*3、TP OUT、HDMI、Type-c
15、待机状态下，HDMI/RS232 通道/网络信号输入智能唤醒
16、触控技术：
（1）高精度电容触控
（2）触摸算法优化程度高，响应速度快，书写和演示流畅度高
17、内置1600/4800w像素摄像头及八阵列麦克风（摄像头和拾音麦一体、天摄地麦两种方案）
18、内置800W像素隐藏式、推拉式视频展台
19、4mm耐磨蚀刻钢化防暴高透玻璃；蚀刻技术提升防眩光效果，确保粉笔书写效果和寿命
20、超薄设计：整机厚度≤81mm，安装后厚度≤96mm；整机宽≥4.2M，高≥1.2m
注意事项
1.在操作、使用产品之前，应认真阅读该注意事项。
2.应遵循产品与产品使用指南中的所有警告标志。
3. 面板上的按键为单极性开关，在接通电源的情况下，按该键在开机或待机状态间切换； 本机本身带有全极开关，被用作断开电源的装置。
4.当机内发生异常声音或气味时，请立即关闭电源并拔掉插头，经确认为异常时，
不要继续使用，应请产品维修人员检修。
5.如长时间不使用一体机，将一体机电源关闭，拔掉电源插头。
6.易燃易爆物，蜡烛、电炉、灯泡等均不能放在机器上和接近机器的地方，避免
机器出现意外。
7.小心液体、金属进入一体机体内，如有液体、金属掉入机内，一定不能再开机
使用，应尽快请专业人员处理。
8.不能用化学试剂擦拭机器，溶剂可能会使机壳变质，以及损坏其涂漆面。如有
灰尘污垢，应在关掉一体机十分钟后用湿布拧干后擦拭。显示屏可用干净软布轻
轻擦拭。清洁前，将一体机插头从壁装电源插座拔出。不得使用液体清洁剂或气
雾清洁剂。
9.注意水与潮气。不要在有水的地方或附近使用本产品，例如：浴池、盥洗盘、
厨房、水槽、洗衣盆、潮湿的地下室或游泳池附近。
10. 设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。
11.插头应便于插拔接地。本产品配备一个三线接地型插头，该插头有接地针，
只能插入接地型电源插座。
12.不要将本产品放置在不稳定的手推车、架子、三脚架、托架或桌子上，否则
可能导致一体机翻倒。当本产品放置在手推车上时，移动时应当小心谨慎。快速
急停、力度过大或者表面不平，都有可能导致手推车与一体机翻倒。
13.设备上槽位与开孔起通风作用，以确保本产品可靠运行，并防止过热。通风
孔不应覆盖诸如报纸、桌布和窗帘等物品而防碍通风。为了充分通风，应保证产
品周围有一定间隙。
14.本产品只能使用标签上注明的电源类型和电源电压供电。如果您对家里的电
源类型及电压不确定，请联系产品经销商或当地的供电公司。
15.本产品附件中电源线缆为三插电源线（带接地保护），安装时请确认墙面插
座的接地端接地良好。电源线布线时应避开通道，以免被人踩踏，也应避开被其
它物品挤压的地方。
16.禁止通过任何开孔将任何类型的杂物推入本产品，否则它们可能会接触危险
的电压点或突出部件，可能会导致火灾或电击。
17.不要擅自维修本产品。擅自打开或拆卸盖子可能会使您面临危险的电压或其
它危险。如有任何维修事宜，请联系制造商指定的维修人员处理。
18.安装本产品应遵循制造商的操作说明，并且只能使用制造商推荐的安装配件。
19.本产品的壁挂（如果有）安装只适用于正常的水泥墙、实体墙、能承受机器
重量 3 倍以上的木板墙，对于特殊墙体（指钢结构墙体，空心结构墙体以及玻璃、
大理石材等等）的挂装、吊装，制造商建议您必须考虑产品挂装或吊装的安全性，
在确保无误后方可进行操作。此类特制物料的安装必须由专业人员进行，制造商
不承担此类安装的义务。
20.后铭牌上有感叹符号的重要内容是指：如果在维修中有需要更换重要安规元
器件的（电路板上元器件旁边有此符号的元器件）必须只能使用安全测试文件中
规定的元器件来更换，如果没有相同的元器件更换请向生产商索要。
21.I 类设备可触及导电零部件以及输出插座的保护接地应可靠地与设备中的保
护接地端子连接。
22.不能将任何东西覆盖在本设备的通风孔处，如台布、膳食、窗帘布等。
23.不能放任何正在燃烧（有燃烧火焰）的物体在本机上，例如燃烧蜡烛。
24.当您要将此设备从一个热的地方移到一个冷的地方时，在操作前要通上电，
进行充分地预热。
25.任何可能使用电池的情况下，如果电池更换不当会有爆炸危险，只能用同样
类型或等效类型的电池来更换。电池（电池包或组合电池）不得暴露在诸如日照、
火烤或类似过热环境中。
26. 本产品断开装置为器具耦合器，器具耦合器位于产品的外壳上，当不使用本
产品时，请将电源线通过器具耦合器拔掉，器具耦合器附近不得放置其他物体，
以免妨碍本产品与电源的断开。
27.请确认设备安装在合适的位置，比如安装在墙上或悬挂在移动支架上，移动
支架使用厂家推荐或指定的规格型号，并请在专业人员指导下安装。
28.受产品配置和制造工艺影响，实际机身尺寸/机身重量及外包装或有差异，请
以实物为准。本规格书产品图片仅作示意，实物产品效果（包括但不限于外观、
颜色、尺寸）可能略有差异，请以实物为准。为尽可能提供准确的规格参数，可
能实时调整和修订本规格书的文字表述、图片效果等内容，以求与实际产品性能、
规格等信息相匹配。
显示屏参数 | |
响应时间 | 8毫秒 |
画面比例 | 16:9 |
最大显示尺寸 | 1897（H）×1068（V）mm |
分辨率 | 3840（H）×2160（V） |
像素间距 | 0. 4935×0. 4935 mm |
刷新频率 | 60Hz |
色彩度 | 1.07B (10bit) |
色域NTSC(Typ) | 72% |
对比度(Typ) | 1200:1 |
可视角度 | 178°(H/V) |
背光类型 | DLED |
亮度(Typ) | 350cd/m2 |
寿命 | ≥50000小时 |
声道 | 2.0 |
功率 | 2 x 15W @ 8Ω |
触摸书写系统 | |
识别原理 | 电容触控 |
支持系统 | Windows10/Windows8/Windows7/Windows XP/ Android/Linux |
触摸点数 | 10点 |
最小识别面积 | 5mm |
输入方式 | 手指、被动电容笔 |
响应时间 | ＜20毫秒 |
触摸精度 | ±1.5mm ( 90%以上触摸区域) |
通信方式 | 全速USB |
书写屏表面硬度 | 7H |
定位分辨率 | 4096 x 4096 |
内置系统 | ||||
安卓主板 | AmlogicT982 | |||
安卓版本 | Android 11.0 | |||
CPU | 四核A55 | |||
GPU | Mali G52 MP2 | |||
RAM | 4GB | |||
ROM | 32GB | |||
无线 | ||||
Wi-Fi | 版本 | 802.11 a/b/g/n/ac | ||
工作频率 | 2.4G | |||
工作距离 | 12米 | |||
有效输入输出端口（侧置） | ||||
端口名&数量 | 端子类型 | |||
Android USB *2 | USB Type A，2.0 | |||
HDMI *2 | HDMI Type A | |||
RF IN *1 | RF接口 | |||
AV IN *1 | 3.5mm四极端子 | |||
Ypbpr IN *1 | 3.5mm四极端子 | |||
AV OUT *1 | 3.5mm四极端子 | |||
RS232 *1 | DB9 | |||
VGA IN *1 | D-SUB 15pin | |||
Audio IN *1 | 3.5mm三极端子 | |||
LAN *2 | RJ 45 | |||
立体声音频 *1 | 3.5mm 三极端子 | |||
SPDIF *1 | RCA端子 | |||
AV OUT *1 | 3.5mm 四极端子 | |||
Touch USB *1 | USB Type B，2.0 | |||
前置端口 | ||||
USB *3 | USB2.0*2，USB3.0*1 | |||
Touch*1 | USB Type B，2.0 | |||
HDMI*1 | HDMI Type A | |||
Type-C*1 | ||||
前置按键 | ||||
护眼、录屏、白板、电脑、主页、音量-、音量+、电源、一键还原 | ||||
电源参数 | ||||
电源输入 | 100-240V~50/60Hz | |||
整机最大功耗 | 450W | |||
待机功耗 | ≤1W | |||
PC系统（选配） | ||||
PC类型 | 插拔式Intel Core系列模块化电脑 | |||
配置 | 9200，I5，8G,256G | |||
PC接口 | 80pin | |||
内置摄像头、拾音麦系统（选配） | ||||
镜头尺寸 | 1/2.8' 英寸 CMOS数字图像传感器 | |||
像素 | 1600W | 4800W（可选） | ||
角度 | 120° | 90°（可选） | ||
畸变 | ＜1% | |||
聚焦范围 | ≥30cm | |||
摄像头尺寸 | 72mm(W)*12mm(D)*7.73mm(H) | |||
视频设备 | 免驱动 | |||
阵列麦 | 8阵列 | |||
拾音距离 | ≥8米 | |||
隐藏式视频展台（选配） | ||||
像素 | 800万像素（3264 x 2448） | |||
支持幅面 | A4 | |||
补光灯 | 触控式LED补光灯（不少于10个灯珠），灯光亮度多级可调 | |||
连接方式 | 采用USB供电和信号传输，无需外接电源 | |||
结构 | 采用双关节折叠结构，支臂和顶部臂杆均可折叠，方便放置 | |||
尺寸重量 | ||||
整机尺寸（长×宽×厚） | 主机：1953*1200*85.7 mm 副板：1123.5*1200*10 mm 挂墙组装：4200*1200*103.3 mm | |||
包装尺寸（长×高×厚） | 2050 *1320*235 mm | |||
净重 | 主机：73Kg 副板：14Kg | |||
毛重 | 主机：103Kg | |||
随机附件（如与实物不符，则以实物为准） | ||||
电源线 | ×1 | |||
书写笔 | ×1 | |||
壁挂套件 | ×1 | |||
接地线 | ×1 | |||
安装指南 | ×1 | |||
保修卡 | ×1 | |||
环境因素 | ||||
操作温度 | 0℃~40℃ | |||
操作湿度 | ≤ 80%RH | |||
存储温度 | -10℃~60℃ | |||
存储湿度 | 10%~80%RH | |||
海拔高度 | 5000米以下 | |||

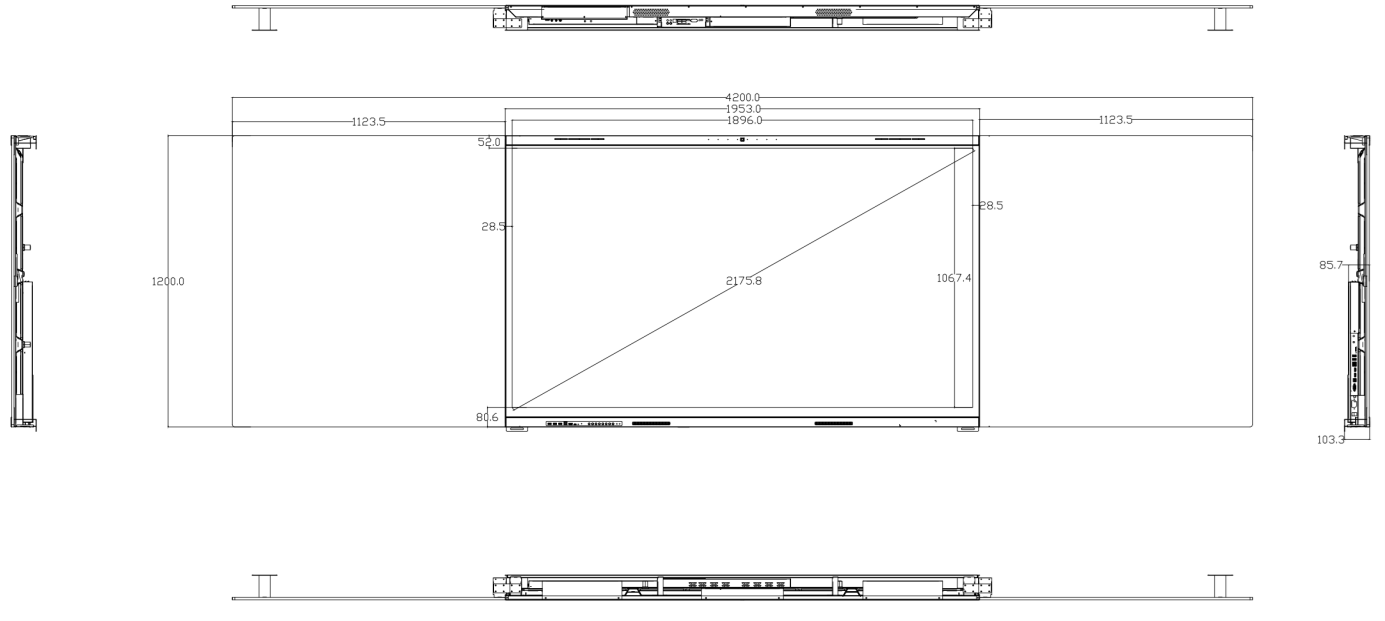

产品尺寸：
